軸解釈を行う解析に用いるビューア
主成分分析・数量化理論Ⅲ類等の解析結果は多数の軸で表現されるが、特に第一～第三までの３軸の中から２軸を選び、平面にマッピングしてその軸の意味の解釈を行うのが、通常の解析で用いられる手法である。しかし、その過程には、各種アプリケーションの行き来や、やってみて、使えないデータであった等、非常に多くの労力が必要となり、時間がかかるものである。
そこで本研究では、解析後の軸解釈をスムーズに行うことを目的とし、この３軸を一度に表示可能な3Dビューアの開発を行った。使用方法を、以下に記載する。
■ツールのダウンロード
ツール内の利用規約に従い、ご利用ください。
MacOSX版（zip圧縮_2.75MB） Win版（zip圧縮_2.29MB）
■ツールの起動

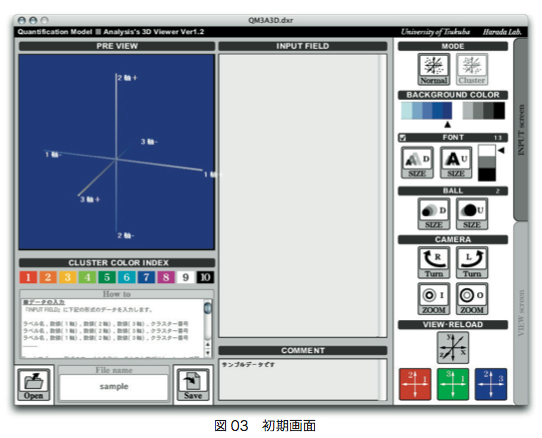

アプリケーションを起動させるには、「QM3A3D.dxr（mac）」「QM3A3D.exe（win）」をダブルクリックします。起動すると、[図03]のような初期画面が現れます。
■データの入力
「INPUT FIELD」に下記の形式のデータを入力します。
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
ラベル名 , 数値(１軸) , 数値(２軸) , 数値(３軸) , クラスター番号
ラベル名 , 数値(１軸) , 数値(２軸) , 数値(３軸) , クラスター番号
ラベル名 , 数値(１軸) , 数値(２軸) , 数値(３軸) , クラスター番号
.........
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
Excel で「.csv」形式のファイルを作り、テキストアプリケーションで開いてコピー＆ペーストする事をお薦めします。
なお、クラスター番号の色は「CLUSTER COLOR INDEX」に示した10色の
数字に対応しておりますので、１～10の数値を入れて下さい。
また、入力できるデータ数（「INPUT FIELD」の行数と同じ）は 200 個までです。
■データの３D表示

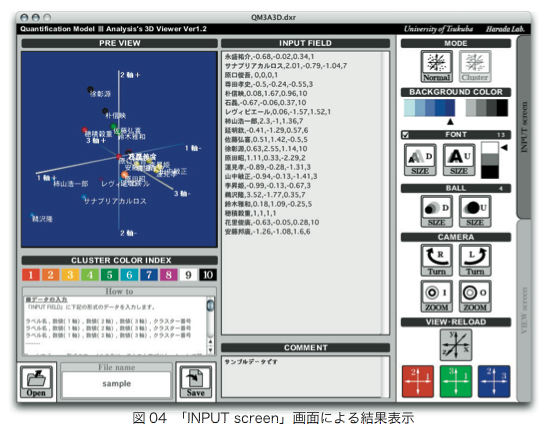

データ入力が終わったら「VIEW・RELOAD」の「XYZ」ボタンを押して下さい。すると、[図04]のように入力されたデータを反映した３D表示が「PRE VIEW」に行われます。「INPUT FIELD」を修正した場合には、「XYZ」ボタンを再度押してリロードして下さい。
なお本アプリケーションは、常に「INPUT FIELD」内のデータをチェックしており、そのチェック内容を元に３D表示を行っています。そこで、「INPUT FIELD」からマウスが出ると自動的にリロードされる機能が備わっています。
■背景色の変更
画面右上の「BACKGROUND COLOR」にある10色のカラーパネルをクリックする事で、背景色を変更する事ができます。
■フォントの表示・非表示
画面右の「FONT」表示にあるチェックボックスのチェックを切り替える事で、フォントの表示・非表示が変更できます。
■フォントサイズ変更
画面右の「FONT」の２つの「SIZE」ボタンでフォントサイズを変更する事ができます。
■フォント色の変更
画面右の「FONT」にある縦に３つ並んだカラーパネルをクリックする事で、フォント色を変更する事ができます。
■ボールサイズの変更
画面右の「BALL」の２つの「SIZE」ボタンでボールサイズを変更する事ができます。
■カメラの回転
画面右の「CAMERA」の２つの「Turn」ボタンで各々の方向にカメラを回転させる事ができます。
■カメラのズームイン・アウト
画面右の「CAMERA」の２つの「ZOOM」ボタンでカメラのズームイン・アウトが行えます。
■視点の変更
画面右下の「VIEW・RELOAD」の下３つの「１/２」「１/３」「３/２」ボタンで視点の変更ができます。この視点でも、カメラの回転が可能です。
■コメントの記述
画面中央下の「COMMENT」欄には、コメントを入力する事ができます。
■画面の切り替え（INPUT screen と VIEW screen）

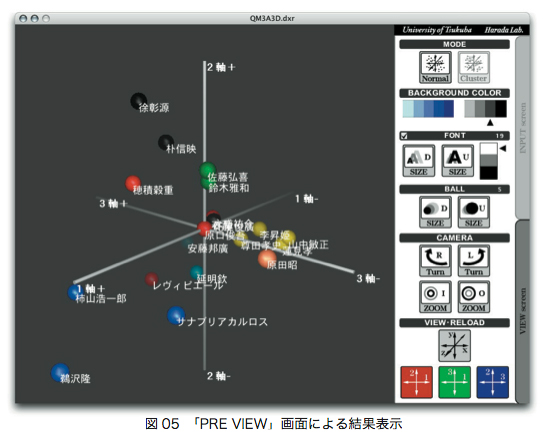

本アプリケーションは、２つの画面表示を行う事ができます。画面右端の「INPUT screen」タブをクリックするとデータ・コメント入力や、ファイルの保存・読込みが行えるスクリーンになります。「VIEW screen」タブをクリックすると[図05]のように「PRE VIEW」画面が拡大されたスクリーンになります。
■ファイルの読込み
既に作ったファイルがある場合には、画面左下の「Open」ボタンを押してファイルを読込む事ができます。開けるファイル形式は、本アプリケーションが書き出した「.cst」形式のみです。
■ファイルの保存
ファイルを保存するには、「Save」ボタンを押して下さい。ファイル名には必ず拡張子「.cst」を付けて下さい。なお、保存されるデータは、下記のみです。
・「INPUT FIELD」
・「COMMENT」
・「BACKGROUND COLOR」
・「FONT SIZE」
・「FONT COLOR」
・「BALL SIZE」
